抵抗式润滑系统由容积式或抵抗式注油机与过滤器、DPB,DPV系列抵抗式计量件,A型系列连接体或可调型配油器、链接管接头、油管等组成,它有抵抗式(单线阻尼式、节流式)和可调抵抗式两种区别。

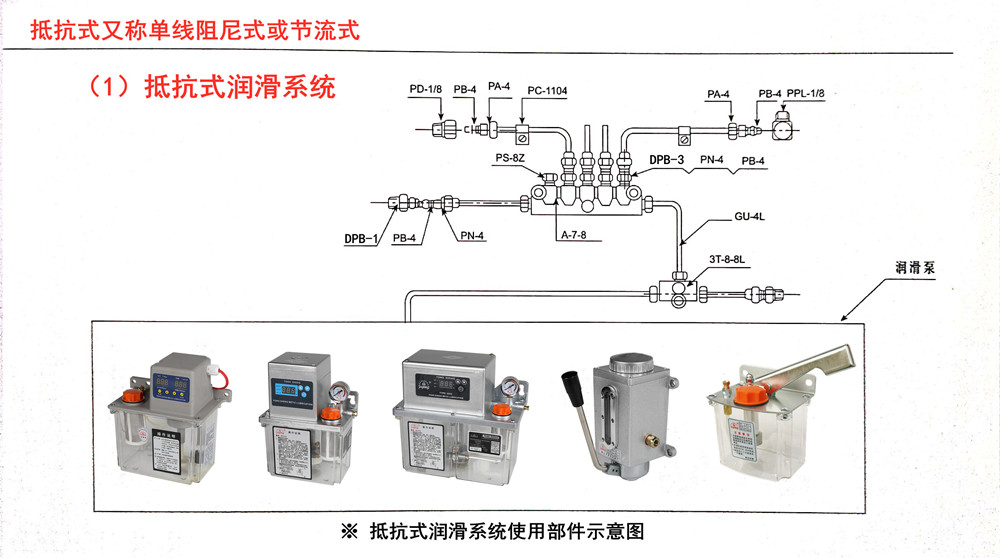

抵抗式工作性质:该系统在工压力2-15kgf/cm²,无需泄压,结构简单,造价低,给油量准确,同排号计量件在润滑系统中相互间距离的远、近、高、低、在实际使用中其出油量基本相同。一般应用于润滑点少于20点的轻工、印刷机械等小型机械。如下图:
可调抵抗式工作性质:该系统在工压力2-15kgf/cm²,无需泄压,结构简单,造价低,给油量准确,同排号计量件在润滑系统中相互间距离的远、近、高、低、在实际使用中其出油量基本相同。一般应用于润滑点少于20点的轻工、印刷机械等小型机械。
与前面的系统原理基本相同,区别在于节流采用的方法有所不同,可调型是通过调整节螺钉改变流率而得到不同的供油量。如下图:
1、 抵抗式系统工作原理:
电动润滑泵或手动泵开始供油,充满系统主油管路,当系统压力上升,使抵抗式计量件内设的单向阀开启出油,并按其流量定数进行分配油量,(按计量件不同排号出油流量比例分配)。
当油泵供油完毕,系统主油管压力下降,低于计量件动作压力时,则计量件单向阀自行复位,以防止支管路中的油剂倒流。
2、 抵抗式系统的特点:
A、 通过计算各个润滑点摩擦副耗油量,按需选择润滑泵的出油量与各润滑点相对应的计量件。
B、油泵供给油剂由计量件对各润滑点的需油量进行控制与分配。
C、给油量准确,同排号计量件在润滑系统中相互间距离的远、近、高、低、在实际使用中其出油量基本相同。
D、DPB,DPV计量件动作灵敏,排油畅通,使用寿命长。
E、连接体可任意并联,串联组合,安装自由方便,计量件卧装,立装不影响出油量。
F、适用于润滑点小于20点的小型机械设备润滑。
G、滴油润滑既能满足润滑点摩擦副耗油量需求,又能节省能源与保护环境清洁。
3、 抵抗式系统的注意事项:
A、 在抵抗式润滑系统中,一组比例接头只能对应一个润滑点,比例接头输出油后严禁再进行多点分流。
B、在整个抵抗式系统中,必须每个润滑点都安装比例接头,严禁有个别润滑点不通过比例接头进行直通式润滑。这样会使管路压力失衡,导致用比例接头的润滑点无法正常供油,因为比例接头具有开启阻力和单向上逆阻力。
C、比例接头严禁有串联使用现象。
