佛山市甬生油泵有限公司YS(YH)检知容积式分配器的工作原理。
发布时间:2021-09-14

佛山市甬生油泵有限公司生产的YS(YH)检知容积式分配器是一款弹簧活塞式结构的油排,一般称作定量油排,容积式油排,卸压油排,主要应用于容积式的润滑系统当中,与它配备使用的润滑油泵需要具备自动卸压功能,例如BE2232-200X、TZ2202-210X等系列电动润滑泵


系统每次加油必须将主油管路内的压力卸掉才可第二次加油,有着定量供油,计量精准,排油顺畅,性能可靠等优点。



检知容积式分配器在油泵加油的时候,油排此时开始储油,顶针弹出,当油泵卸压时(即油泵停止工作),顶针弹回,储存在分配器内腔里的油液在弹簧的作用力下排出,即加压时储油,卸压时出油,如此反复运作。

它可通过观察指示杆是否伸出或者缩回来判断油路是否出油或堵塞。

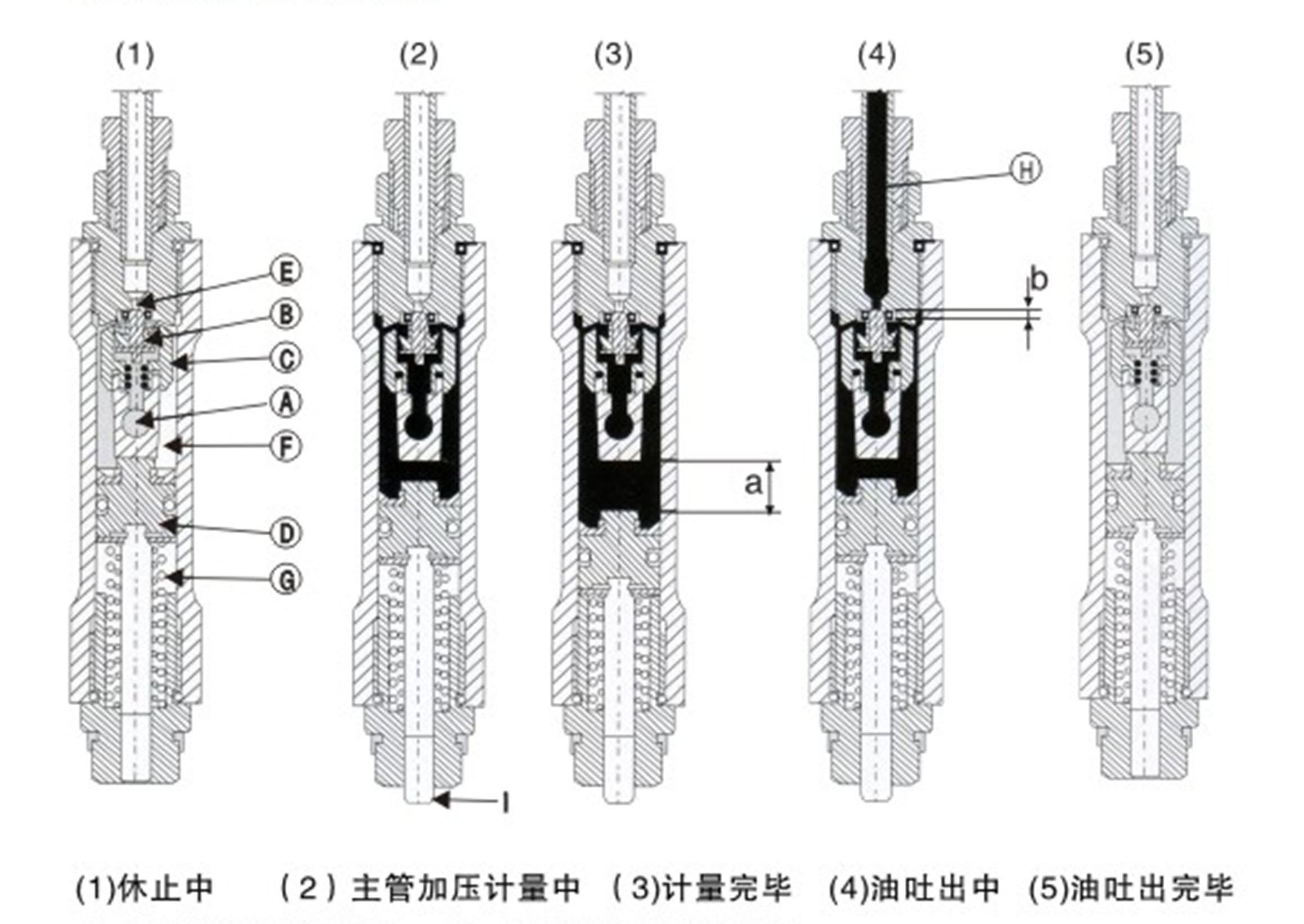

注:甬生容积式分配器工作原理图



见上图,从润滑泵压送来的润滑油,由主管A注入,并将伞形双向阀B向上推开流入,通过通路C压送至塞室F内,受压力油作用下,计量活塞向下动作,弹簧G压缩蓄压,从而进行计量蓄油。


当主管A内油压被释放(即泄压),伞形阀B因压力差而向下动作,同时开启吐出口E,于是活塞室内的计量蓄油,通过吐口E进入油管H从而将油输送到润滑点,信号销I当计量蓄油时突出,而供油给润滑点时缩回,从而可确认分配器动作完成情况。




YS容积式分配器工作原理


1、当油泵工作输出润滑油时,分配器内部活塞腔开始蓄油。

2、此时顶针杆伸出,表示蓄油正常。
3、油泵停止工作,油泵开始卸压。
4、活塞腔内的油液,受弹簧的作用力压送到各个润滑点。
5、此过程指示杆复位。
5、完成整个动作表示出油正常。


在容积式润滑系统中,容积式分配器可以把润滑油按选定的注油量规格定量地输送到各个润滑点。分配器分为二个出油口(YS3200)、三个出油口(YS3300)、五个出油口(YS3500)、六个出油口(YS3600)、七个出油口(YS3700)五种规格。每个出油口的注油量可再规格范围内选择,不用的可以用专用的堵头堵上。广泛的应用于印刷、塑料、包装、机床等设备的集中润滑系统。


佛山市甬生油泵有限公司生产各系列电动润滑泵、手动润滑泵、油路分配器、润滑油管、机床工作灯、喷雾器、铜接头零配件、以及大部分机床附件。


有稀油润滑系统,油脂润滑系统,黄油润滑系统,油雾润滑系统。本公司产品广泛应用于数控机械,加工中心,生产线及锻压、纺织、塑料、橡胶、铸造、食品等各行业的机械设备中。
